maserati qtp.v8 4.7 (s1 & s2) 1967 top upholstery parts diagram

044 - Top upholstery

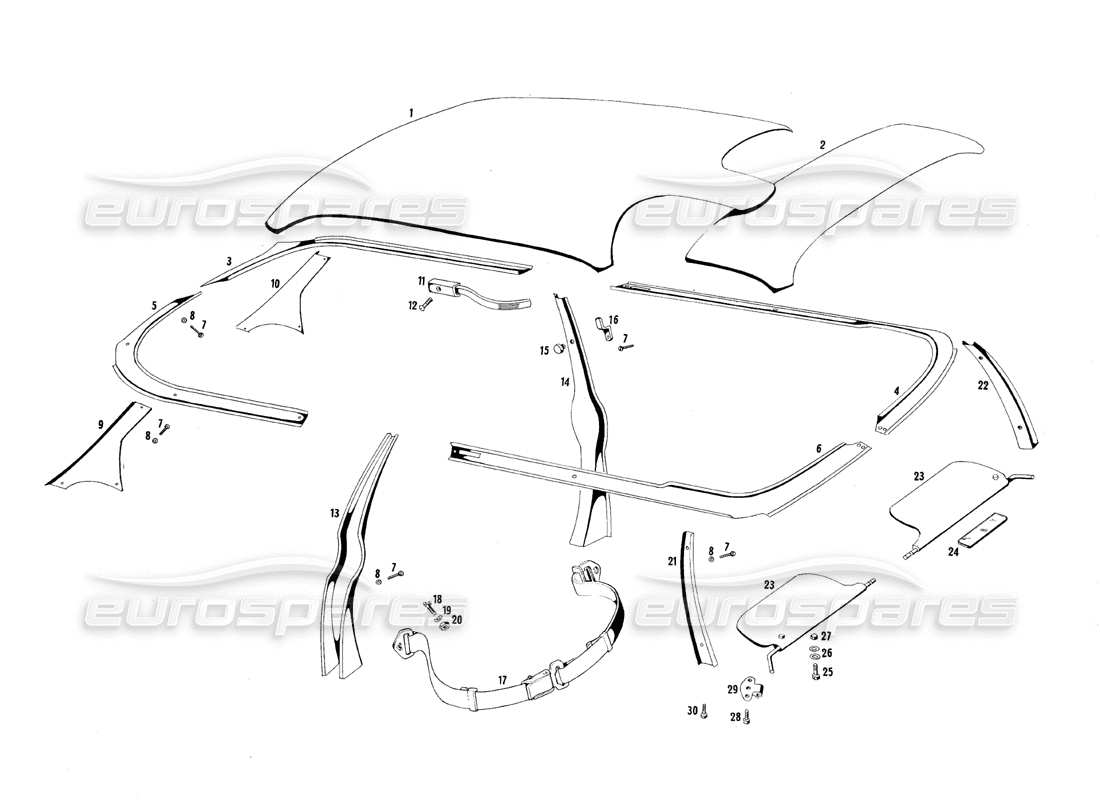

Maserati QTP.V8 4.7 (S1 & S2) 1967 Top upholstery Parts Diagram

View the exploded parts diagram to find the part you are looking for
  • You can reposition the diagram by dragging it
  • You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
  • You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
  • You can click on a hotspot in the parts diagram to locate the part in the table
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
                                                              #
                                                              Part number
                                                              Description
                                                              Price
                                                              # 001
                                                              MPN: 107 BP 59071
                                                              HOOD COVERING
                                                              # 002
                                                              MPN: 107 BP 59072
                                                              Rivestimento ant. cappotta
                                                              # 003
                                                              MPN: 107 BP 59073
                                                              Battuta post. sin. per cordonatura cappotta completa di rivestimento (colore e tipo da precisare)
                                                              # 004
                                                              MPN: 107 BP 59074
                                                              Battuta ant. sin. per cordonatura cappotta completa di rivestimento (colore e tipo da precisare)
                                                              # 005
                                                              MPN: 107 BP 59075
                                                              Battuta post. des. per cordonatura cappotta completa di rivestimento (colore e tipo da precisare)
                                                              # 006
                                                              MPN: 107 BP 59076
                                                              Battuta ant. des. per cordonatura cappotta completa di rivestimento (colore e tipo da precisare)
                                                              # 007
                                                              MPN: VNT 59091
                                                              SCREW
                                                              # 007
                                                              MPN: VNT 59091
                                                              SCREW
                                                              # 007
                                                              MPN: VNT 59091
                                                              SCREW
                                                              # 007
                                                              MPN: VNT 59091
                                                              SCREW
                                                              # 008
                                                              MPN: SVT 58599
                                                              SOTTOVITE Ø 3,5 PER FISSAGGIO COPRIMONTANTI
                                                              # 008
                                                              MPN: SVT 58599
                                                              SOTTOVITE Ø 1 3,5 PER FISSAGGIO BATTUTE PER CORDONATURA CAPPOTTA
                                                              # 008
                                                              MPN: SVT 58599
                                                              SOTTOVITE Ø 3,5 PER FISSAGGIO FIANCHETTI LATERALI
                                                              # 009
                                                              MPN: 107 BP 59077
                                                              Fianchetto post. des. completo di rivestimento (colore da prec.)
                                                              # 010
                                                              MPN: 107 BP 59078
                                                              FIANCHETTO POST. SIN. COMPLETO DI RIVESTIMENTO (COLORE DA PREC.)
                                                              # 011
                                                              MPN: 107 BT 59079
                                                              HANDLE WITH TERMINAL
                                                              # 012
                                                              MPN: VNT 57392
                                                              SCREW
                                                              # 013
                                                              MPN: 107 BP 59080
                                                              Coprimontante interno post. des. completo di rivestimento (colore e tipo da precisare)
                                                              # 014
                                                              MPN: 107 BP 59081
                                                              Coprimontante interno post. sin. completo di rivestimento (colore e tipo da precisare)
                                                              # 015
                                                              MPN: 107 BP 58589
                                                              Tappo Ø 7/16X2OF UNF per chiusura fori attacchi cinghia di sicurezza
                                                              # 016
                                                              MPN: 107 BT 59082
                                                              CLOTH HOOK
                                                              # 017
                                                              MPN: 107 - BP 59438
                                                              Safety strap without attachments
                                                              # 018
                                                              MPN: BN 59084
                                                              BOLT
                                                              # 019
                                                              MPN: RN 59096
                                                              WASHER
                                                              # 020
                                                              MPN: DN 59085
                                                              NUT
                                                              # 021
                                                              MPN: 107 BP 59086
                                                              Pannello coprimontante ant .des. completo di rivestimento (colore e tipo da precisare)
                                                              # 022
                                                              MPN: 107 BP 59087
                                                              Pannello coprimontante ant. sin. completo di rivestimento (colore e tipo da precisare)
                                                              # 023
                                                              MPN: 107 BT 59088
                                                              PARASOLE
                                                              # 025
                                                              MPN: VNT 59092
                                                              SCREW
                                                              # 026
                                                              MPN: RN 59094
                                                              WASHER
                                                              # 027
                                                              MPN: DN 46766
                                                              NUT
                                                              # 028
                                                              MPN: VNT 58252
                                                              SCREW
                                                              # 029
                                                              MPN: 107 BT 59090
                                                              ATTACCO PER PARASOLE
                                                              # 030
                                                              MPN: VNT 59093
                                                              SCREW
