038 - Doors

Maserati Merak 3.0 Doors Parts Diagram

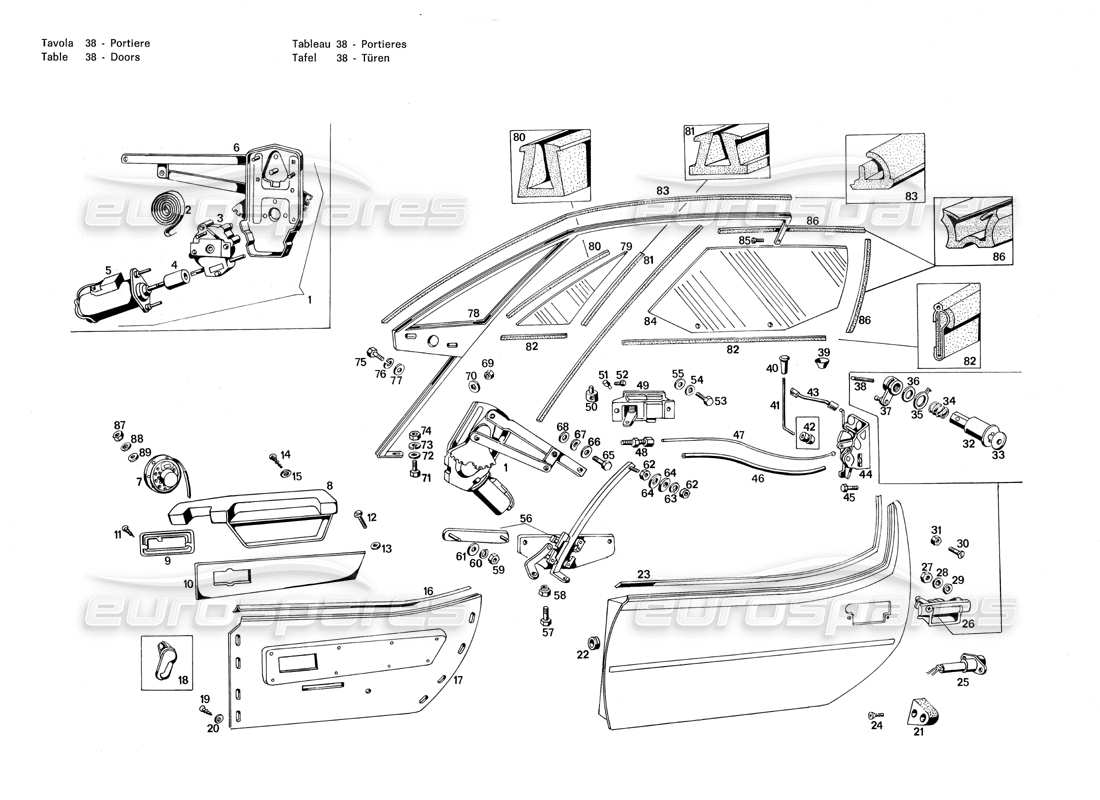

View the exploded parts diagram to find the part you are looking for
  • You can reposition the diagram by dragging it
  • You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
  • You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
  • You can click on a hotspot in the parts diagram to locate the part in the table
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
                                                                                                                                                                                    #
                                                                                                                                                                                    Part number
                                                                                                                                                                                    Description
                                                                                                                                                                                    Price
                                                                                                                                                                                    # 001
                                                                                                                                                                                    MPN: 117 BL 74610
                                                                                                                                                                                    GRUPPO COMPLETO PER ALZACRISTALLI PORTIERA DESTRA
                                                                                                                                                                                    # 001
                                                                                                                                                                                    MPN: 117 BL 74611
                                                                                                                                                                                    GRUPPO COMPLETO PER ALZACRISTALLI PORTIERA SINISTRA
                                                                                                                                                                                    # 002
                                                                                                                                                                                    MPN: 107 BL 62051
                                                                                                                                                                                    SPRING
                                                                                                                                                                                    # 003
                                                                                                                                                                                    MPN: BL 76333
                                                                                                                                                                                    RIDUTTORE PER ALZACRISTALLI
                                                                                                                                                                                    from £497.44
                                                                                                                                                                                    from £497.44
                                                                                                                                                                                    # 004
                                                                                                                                                                                    MPN: 107 BL 62049
                                                                                                                                                                                    GIUNTO ELASTICO DI TRASCINAMENTO ALZACRISTALLI
                                                                                                                                                                                    from £162.40
                                                                                                                                                                                    from £162.40
                                                                                                                                                                                    # 005
                                                                                                                                                                                    MPN: 117 BL 76334
                                                                                                                                                                                    MOTORINO PER ALZACRISTALLO
                                                                                                                                                                                    from £730.13
                                                                                                                                                                                    from £730.13
                                                                                                                                                                                    This part replaces part number 109/A BL 62043 - and 3 more. Click to view details
                                                                                                                                                                                    # 006
                                                                                                                                                                                    MPN: 117 BL 76335
                                                                                                                                                                                    COULISSE ALZACRISTALLO SINISTRO COMPLETO DI MOLLA
                                                                                                                                                                                    # 006
                                                                                                                                                                                    MPN: 117 BL 76336
                                                                                                                                                                                    COULISSE ALZACRISTALLO DESTRO COMPLETO DI MOLLA
                                                                                                                                                                                    # 007
                                                                                                                                                                                    MPN: 122 BL 79587
                                                                                                                                                                                    Altoparlante rotondo Ø 130 per radio
                                                                                                                                                                                    # 008
                                                                                                                                                                                    MPN: 122 BO 77536
                                                                                                                                                                                    POGGIABRACCIO PORTA DESTRA, GREZZO
                                                                                                                                                                                    # 008
                                                                                                                                                                                    MPN: 122 BO 77537
                                                                                                                                                                                    POGGIABRACCIO PORTA SINISTRA, GREZZO
                                                                                                                                                                                    # 008
                                                                                                                                                                                    MPN: 122 BP 70934
                                                                                                                                                                                    POGGIABRACCIO PORTA DESTRA, RIVESTITO IN VELLUTO
                                                                                                                                                                                    # 008
                                                                                                                                                                                    MPN: 122 BP 79935
                                                                                                                                                                                    POGGIABRACCIO PORTA SINISTRA, RIVESTITO IN VELLUTO
                                                                                                                                                                                    # 008
                                                                                                                                                                                    MPN: 122 BP 80628
                                                                                                                                                                                    POGGIABRACCIO PORTA DESTRA, RIVESTITO IN PELLE
                                                                                                                                                                                    # 008
                                                                                                                                                                                    MPN: 122 BP 80629
                                                                                                                                                                                    POGGIABRACCIO PORTA SINISTRA, RIVESTITO IN PELLE
                                                                                                                                                                                    # 009
                                                                                                                                                                                    MPN: 117 BO 73704
                                                                                                                                                                                    CORNICE PER CONTROMANIGLIA DESTRA (SINO AL TELAIO N. 0036)
                                                                                                                                                                                    # 009
                                                                                                                                                                                    MPN: 117 BO 73705
                                                                                                                                                                                    CORNICE PER CONTROMANIGLIA SINISTRA (SINO AL TELAIO N. 0036)
                                                                                                                                                                                    # 009
                                                                                                                                                                                    MPN: 122 BO 78870
                                                                                                                                                                                    CORNICE PER CONTROMANIGLIA (DAL TELAIO N. 0038)
                                                                                                                                                                                    # 010
                                                                                                                                                                                    MPN: 11-7 BO 75658
                                                                                                                                                                                    PANNELLO COMPLETO DI FISS. SUL PANNELLO PORTA DX (SINO AL TELAIO N. 0036)
                                                                                                                                                                                    # 010
                                                                                                                                                                                    MPN: 117 BO 75659
                                                                                                                                                                                    PANNELLO COMPLETO DI FISS. SUL PANNELLO PORTA SX (SINO AL TELAIO N. 0036)
                                                                                                                                                                                    # 010
                                                                                                                                                                                    MPN: 117 BO 79179
                                                                                                                                                                                    PANNELLO COMPLETO DI FISS. SUL PANNELLO PORTA SX (DAL TELAIO N. 0038)
                                                                                                                                                                                    # 010
                                                                                                                                                                                    MPN: 117 BO 79180
                                                                                                                                                                                    PANNELLO COMPLETO DI FISS. SUL PANNELLO PORTA DX (DAL TELAIO N. 0038)
                                                                                                                                                                                    # 010
                                                                                                                                                                                    MPN: 122 BP 80632
                                                                                                                                                                                    PANNELLO CENTRALE SUL PANNELLO PORTA DESTRA, RIVESTITO IN PELLE
                                                                                                                                                                                    # 010
                                                                                                                                                                                    MPN: 122 BP 80633
                                                                                                                                                                                    PANNELLO CENTRALE SUL PANNELLO PORTS SINISTRA, RIVESTITO IN PELLE
                                                                                                                                                                                    # 010
                                                                                                                                                                                    MPN: 122 BP 80740
                                                                                                                                                                                    PANNELLO CENTRALE SUL PANNELLO PORTA DESTRA, RIVESTITO IN VELLUTO
                                                                                                                                                                                    # 010
                                                                                                                                                                                    MPN: 122 BP 80741
                                                                                                                                                                                    PANNELLO CENTRALE SUL PANNELLO PORTS SINISTRA, RIVESTITO IN VELLUTO
                                                                                                                                                                                    # 011
                                                                                                                                                                                    MPN: VNT 57662
                                                                                                                                                                                    SCREW
                                                                                                                                                                                    # 012
                                                                                                                                                                                    MPN: VNT 73616
                                                                                                                                                                                    SCREW
                                                                                                                                                                                    # 015
                                                                                                                                                                                    MPN: SVT 60925
                                                                                                                                                                                    Sottovite Ø 4 per detto
                                                                                                                                                                                    # 016
                                                                                                                                                                                    MPN: 117 BO 76038
                                                                                                                                                                                    RINFORZO SUPERIORE PER PANNELLO PORTA TENUTA RASCHIACQUA INTERNO SIN.
                                                                                                                                                                                    # 016
                                                                                                                                                                                    MPN: 117 BO 76039
                                                                                                                                                                                    RINFORZO SUPERIORE PER PANNELLO PORTS TENUTA RASCHIACQUA INTERNO LEST.
                                                                                                                                                                                    # 017
                                                                                                                                                                                    MPN: 1122 BP 80747
                                                                                                                                                                                    PANNELLO PORTA SINISTRA COMPLETO DI POGGIABRACCIO RASCHIA ACQUA INTERNO E FISSAGGI, RIVESTITO IN VELLUTO
                                                                                                                                                                                    # 017
                                                                                                                                                                                    MPN: 117 BO 74677
                                                                                                                                                                                    PANNELLO GREZZO PORTA DESTRA
                                                                                                                                                                                    # 017
                                                                                                                                                                                    MPN: 117 BO 74678
                                                                                                                                                                                    PANNELLO GREZZO PORTA SINISTRA
                                                                                                                                                                                    # 017
                                                                                                                                                                                    MPN: 122 BP 79928
                                                                                                                                                                                    PANNELLO PORTA DESTRA COMPLETO DI RINFORZO SUPERIORE E PANNELLO CENTRALE RIVESTITO IN VELLUTO
                                                                                                                                                                                    # 017
                                                                                                                                                                                    MPN: 122 BP 79929
                                                                                                                                                                                    PANNELLO PORTA SINISTRA COMPL. DI RINFORZO SUPERIORE E PANNELLO CENTRALE RIVESTITO IN VELLUTO
                                                                                                                                                                                    # 017
                                                                                                                                                                                    MPN: 122 BP 80630
                                                                                                                                                                                    PANNELLO PORTA DESTRA COMPLETO DI RINFORZO SUPERIORE E PANNELLO CENTRALE RIVESTITO IN PELLE
                                                                                                                                                                                    # 017
                                                                                                                                                                                    MPN: 122 BP 80631
                                                                                                                                                                                    PANNELLO PORTS SINISTRA COMPL. DI RINFORZO SUPERIORE E PANNELLO CENTRALE RIVESTITO IN PELLE
                                                                                                                                                                                    # 017
                                                                                                                                                                                    MPN: 122 BP 80634
                                                                                                                                                                                    PANNELLO PORTA DESTRA COMPLETO DI POGGIABRACCIO RASCHIA ACQUA INTERNO E FISSAGGI, RIVESTITO IN PELLE
                                                                                                                                                                                    # 017
                                                                                                                                                                                    MPN: 122 BP 80635
                                                                                                                                                                                    PANNELLO PORTA SINISTRA COMPLETO DI POGGIABRACCIO RASCHIA ACQUA INTERNO E FISSAGGI, RIVESTITO IN PELLE
                                                                                                                                                                                    # 017
                                                                                                                                                                                    MPN: 122 BP 80746
                                                                                                                                                                                    PANNELLO PORTS DESTRA COMPLETO DI POGGIABRACCIO RASCHIA ACQUA INTERNO E FISSAGGI, RIVESTITO IN VELLUTO
                                                                                                                                                                                    # 018
                                                                                                                                                                                    MPN: GRF 75601
                                                                                                                                                                                    GRAFFETTA FISSAGGIO POMELLI PORTE .
                                                                                                                                                                                    # 020
                                                                                                                                                                                    MPN: SVT 56865
                                                                                                                                                                                    UNDERSCREW Ø 3 FOR NON-BLACK PANELS
                                                                                                                                                                                    # 020
                                                                                                                                                                                    MPN: SVT 76370
                                                                                                                                                                                    SOTTOVITE Ø 3 PER PANNELLI NERI
                                                                                                                                                                                    # 021
                                                                                                                                                                                    MPN: PCN 56655
                                                                                                                                                                                    PARACOLPO PER BATTUTA PORTE
                                                                                                                                                                                    # 022
                                                                                                                                                                                    MPN: PFN/50304
                                                                                                                                                                                    GROMMET
                                                                                                                                                                                    # 023
                                                                                                                                                                                    MPN: 117 BO 74936
                                                                                                                                                                                    MOLLURA PER RASCHIACQUA ESTERNO PORTIERA DESTRA
                                                                                                                                                                                    # 023
                                                                                                                                                                                    MPN: 117 BO 74937
                                                                                                                                                                                    MOLLURA PER RASCHIACQUA ESTERNO PORTIERA SINISTRA
                                                                                                                                                                                    # 025
                                                                                                                                                                                    MPN: 107 - BL 55888
                                                                                                                                                                                    FANALINO PER SEGNALAZIONE LUCI POSTERIORI
                                                                                                                                                                                    # 026
                                                                                                                                                                                    MPN: 117 BO 75379
                                                                                                                                                                                    MANIGLIA ESTERNA PORTA SINISTRA COMPLETA
                                                                                                                                                                                    # 026
                                                                                                                                                                                    MPN: 117 BO 75380
                                                                                                                                                                                    MANIGLIA ESTERNA PORTS DESTRA COMPLETA
                                                                                                                                                                                    # 027
                                                                                                                                                                                    MPN: DNT 47047
                                                                                                                                                                                    NUT
                                                                                                                                                                                    # 029
                                                                                                                                                                                    MPN: RNT 6701,1
                                                                                                                                                                                    WASHER
                                                                                                                                                                                    # 030
                                                                                                                                                                                    MPN: VNT 75377
                                                                                                                                                                                    /ITTE 8 ? ? ? X18 MANIGLIA PORTE COMANDO SERRATURA
                                                                                                                                                                                    # 031
                                                                                                                                                                                    MPN: DNT 47046
                                                                                                                                                                                    NUT
                                                                                                                                                                                    from £0.86
                                                                                                                                                                                    from £0.86
                                                                                                                                                                                    This part replaces part number 47046
                                                                                                                                                                                    # 032
                                                                                                                                                                                    MPN: 117 BO 74369
                                                                                                                                                                                    COPPIA DI BLOCCHETTI CHIAVE MANIGLIA PORTE
                                                                                                                                                                                    # 033
                                                                                                                                                                                    MPN: 117 BO 78375
                                                                                                                                                                                    CHIAVE PER MANIGLIA PORTIERA
                                                                                                                                                                                    # 034
                                                                                                                                                                                    MPN: 116 BO 75320
                                                                                                                                                                                    SPRING
                                                                                                                                                                                    # 035
                                                                                                                                                                                    MPN: 117 BO 75317
                                                                                                                                                                                    PLATE
                                                                                                                                                                                    # 036
                                                                                                                                                                                    MPN: RN 75803
                                                                                                                                                                                    WASHER
                                                                                                                                                                                    # 037
                                                                                                                                                                                    MPN: 116 BO 75317
                                                                                                                                                                                    NOTTOLINO COMANDO SERRATURE PORTIERE
                                                                                                                                                                                    # 038
                                                                                                                                                                                    MPN: SN 72371
                                                                                                                                                                                    PIN
                                                                                                                                                                                    # 039
                                                                                                                                                                                    MPN: 117 BP 75911
                                                                                                                                                                                    BUSH
                                                                                                                                                                                    # 040
                                                                                                                                                                                    MPN: 115 BO 75381
                                                                                                                                                                                    POMELLO SULLA SICURA SERRATURA PORTIERE
                                                                                                                                                                                    # 041
                                                                                                                                                                                    MPN: 117 BO 75359
                                                                                                                                                                                    TIE ROD
                                                                                                                                                                                    # 042
                                                                                                                                                                                    MPN: PCN 75164
                                                                                                                                                                                    PARACOLPO PER SNODO TIRANTE SICURA PORTIERE
                                                                                                                                                                                    # 043
                                                                                                                                                                                    MPN: 117 BO 75363
                                                                                                                                                                                    COMPLESSIVO TIRANTE COMANDO SERRATURA PORTIERE
                                                                                                                                                                                    # 044
                                                                                                                                                                                    MPN: 117 BO 75357
                                                                                                                                                                                    SERRATURE PORTIERA SINISTRA COMPLETE DEL N. 42
                                                                                                                                                                                    from £52.50
                                                                                                                                                                                    from £52.50
                                                                                                                                                                                    # 044
                                                                                                                                                                                    MPN: 117 BO 75358
                                                                                                                                                                                    SERRATURE PORTIERE DESTRA COMPLETE DEL N. 42
                                                                                                                                                                                    from £57.75
                                                                                                                                                                                    from £57.75
                                                                                                                                                                                    # 046
                                                                                                                                                                                    MPN: GRF 56711
                                                                                                                                                                                    GUAINA FLESSIBILE Ø 2,5 PER CAVO ACCISIO CONTROMANIGLIA MT. 1,4
                                                                                                                                                                                    # 047
                                                                                                                                                                                    MPN: 117 BO 75903
                                                                                                                                                                                    CAVETTO A TRECCIA COMANDO FRA SERRATURA PORTE E CONTROMANIGLIA
                                                                                                                                                                                    # 048
                                                                                                                                                                                    MPN: 117 BM 75589
                                                                                                                                                                                    Registro per cavi portiere
                                                                                                                                                                                    # 049
                                                                                                                                                                                    MPN: 117 BO 73339
                                                                                                                                                                                    CONTROMANIGLIA PORTS SINISTRA (SINO AL TELAIO N. 0036)
                                                                                                                                                                                    # 049
                                                                                                                                                                                    MPN: 117 BO 73340
                                                                                                                                                                                    CONTROMANIGLIA PORTS DESTRA (SINO AL TELAIO N. 0036)
                                                                                                                                                                                    from £105.00
                                                                                                                                                                                    from £105.00
                                                                                                                                                                                    # 049
                                                                                                                                                                                    MPN: 122 BO 78868
                                                                                                                                                                                    CONTROMANIGLIA PORTS DESTRA (DAL TELAIO N. 0038)
                                                                                                                                                                                    # 049
                                                                                                                                                                                    MPN: 122 BO 78869
                                                                                                                                                                                    CONTROMANIGLIA PORTS SINISTRA (DAL TELAIO N. 0038)
                                                                                                                                                                                    # 050
                                                                                                                                                                                    MPN: NPL 55688
                                                                                                                                                                                    NIPLES Ø 5,8 X 13 PASSANTE PER CAVI PORTIERE
                                                                                                                                                                                    # 051
                                                                                                                                                                                    MPN: NPL 75890
                                                                                                                                                                                    NIPLES Ø 2,5 FISSAGGIO CAVETTO COMANDO SERRATURA
                                                                                                                                                                                    # 052
                                                                                                                                                                                    MPN: BNT 57325
                                                                                                                                                                                    BOLT
                                                                                                                                                                                    # 054
                                                                                                                                                                                    MPN: RDI 58544
                                                                                                                                                                                    WASHER
                                                                                                                                                                                    # 055
                                                                                                                                                                                    MPN: RNT 35345
                                                                                                                                                                                    WASHER
                                                                                                                                                                                    # 056
                                                                                                                                                                                    MPN: 117 BO 74867
                                                                                                                                                                                    GUIDE E CARRELLO ALZA CRISTALLO SINISTRO COMPLETO DI COULISSE
                                                                                                                                                                                    # 056
                                                                                                                                                                                    MPN: 117 BO 74868
                                                                                                                                                                                    GUIDE E CARRELLO ALZA CRISTALLO DESTRO COMPLETO DI COULISSE
                                                                                                                                                                                    # 057
                                                                                                                                                                                    MPN: BN 75660
                                                                                                                                                                                    BOLT
                                                                                                                                                                                    # 058
                                                                                                                                                                                    MPN: DST 53397
                                                                                                                                                                                    NUT
                                                                                                                                                                                    This part replaces part number 53397
                                                                                                                                                                                    # 059
                                                                                                                                                                                    MPN: DNT 47047
                                                                                                                                                                                    NUT
                                                                                                                                                                                    # 061
                                                                                                                                                                                    MPN: RN 75159
                                                                                                                                                                                    WASHER
                                                                                                                                                                                    # 062
                                                                                                                                                                                    MPN: DNT. 47031
                                                                                                                                                                                    NUT 8 X 1.25
                                                                                                                                                                                    # 064
                                                                                                                                                                                    MPN: RNT 74254
                                                                                                                                                                                    WASHER
                                                                                                                                                                                    # 068
                                                                                                                                                                                    MPN: RN 63332
                                                                                                                                                                                    WASHER
                                                                                                                                                                                    # 069
                                                                                                                                                                                    MPN: DNT 47047
                                                                                                                                                                                    NUT
                                                                                                                                                                                    # 071
                                                                                                                                                                                    MPN: BNT. 53968
                                                                                                                                                                                    BOLT
                                                                                                                                                                                    # 074
                                                                                                                                                                                    MPN: DNT 47047
                                                                                                                                                                                    NUT
                                                                                                                                                                                    # 077
                                                                                                                                                                                    MPN: RNT 74254
                                                                                                                                                                                    WASHER
                                                                                                                                                                                    # 078
                                                                                                                                                                                    MPN: 117 BO 73859
                                                                                                                                                                                    TELARINO PORTS SINISTRA COMPLETO DI PROFILATI DI TENUTA
                                                                                                                                                                                    from £1,149.75
                                                                                                                                                                                    from £1,149.75
                                                                                                                                                                                    # 078
                                                                                                                                                                                    MPN: 117 BO 73860
                                                                                                                                                                                    TELARINO PORTS DESTRA COMPLETO DI PROFILATI DI TENUTA
                                                                                                                                                                                    from £1,149.75
                                                                                                                                                                                    from £1,149.75
                                                                                                                                                                                    # 079
                                                                                                                                                                                    MPN: 117 BO 73488
                                                                                                                                                                                    VETRO VOLETTO ANTERIORE DESTRO (COLORE AZZURRATO OPZIONALE)
                                                                                                                                                                                    from £246.75
                                                                                                                                                                                    from £246.75
                                                                                                                                                                                    # 079
                                                                                                                                                                                    MPN: 117 BO 73489
                                                                                                                                                                                    VETRO VOLETTO ANTERIORE SINISTRO (COLORE AZZURRATO OPZIONALE)
                                                                                                                                                                                    # 079
                                                                                                                                                                                    MPN: 122 BO 78198
                                                                                                                                                                                    VETRO VOLETTO ANTERIORE DESTRO (COLORE BIANCO)
                                                                                                                                                                                    # 079
                                                                                                                                                                                    MPN: 122 BO 78199
                                                                                                                                                                                    VETRO VOLETTO ANTERIORE SINISTRO (COLORE BIANCO)
                                                                                                                                                                                    # 080
                                                                                                                                                                                    MPN: PRN 70584
                                                                                                                                                                                    PROFILATO GOMMA NERA PER VOLETTI FISSI ANTERIORI (PARTE ANT. MT. 2)
                                                                                                                                                                                    # 081
                                                                                                                                                                                    MPN: PRN 69150
                                                                                                                                                                                    PROFILATO GOMMA NERA PER VOLETTI FISSI ANTERIORE (PARTE POST. MT. 1)
                                                                                                                                                                                    # 082
                                                                                                                                                                                    MPN: PRN 75163
                                                                                                                                                                                    PROFILATO VELLUTATO PER GOCCIOLATOIO (MT. 4,8)
                                                                                                                                                                                    # 083
                                                                                                                                                                                    MPN: PRN 66130
                                                                                                                                                                                    PROFILATO IN GOMMA PER GIRO TELARINI PORTE (MT. 3)
                                                                                                                                                                                    from £84.63
                                                                                                                                                                                    from £84.63
                                                                                                                                                                                    # 084
                                                                                                                                                                                    MPN: 117 BO 73490
                                                                                                                                                                                    VETRO DISCENDENTE PORTS DESTRA (COLORE AZZURRATO OPZIONALE)
                                                                                                                                                                                    # 084
                                                                                                                                                                                    MPN: 117 BO 73491
                                                                                                                                                                                    VETRO DISCENDENTE PORTS SINISTRA (COLORE AZZURRATO OPZIONALE)
                                                                                                                                                                                    # 084
                                                                                                                                                                                    MPN: 122 BO 78196
                                                                                                                                                                                    VETRO DISCENDENTE PORTS DESTRA (COLORE BIANCO)
                                                                                                                                                                                    # 084
                                                                                                                                                                                    MPN: 122 BO 78197
                                                                                                                                                                                    VETRO DISCENDENTE PORTA SINISTRA (COLORE BIANCO)
                                                                                                                                                                                    # 086
                                                                                                                                                                                    MPN: PRN 56402
                                                                                                                                                                                    CANALINO VELLUTATO PER VETRI PORTE
                                                                                                                                                                                    # 088
                                                                                                                                                                                    MPN: RDE 61865
                                                                                                                                                                                    WASHER
                                                                                                                                                                                    # 089
                                                                                                                                                                                    MPN: RNT 47373
                                                                                                                                                                                    WASHER
