maserati merak 3.0 front cooled brakes parts diagram

021 - Front Cooled Brakes

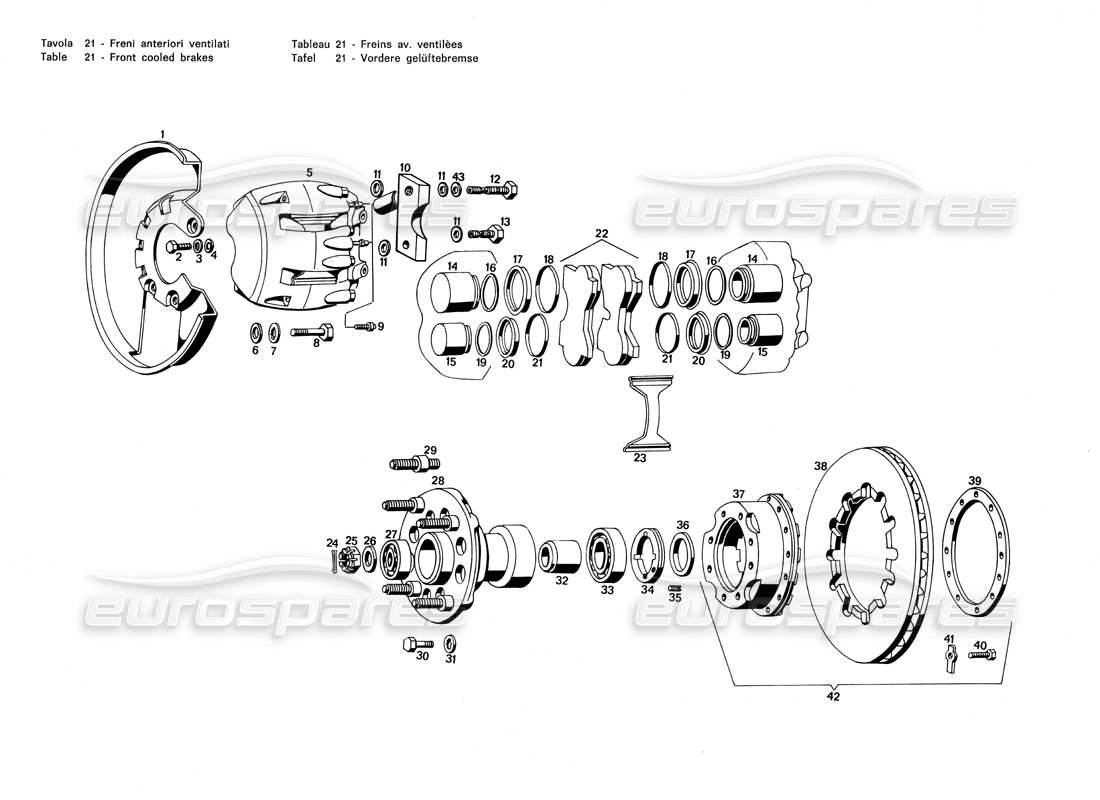

Maserati Merak 3.0 Front Cooled Brakes Parts Diagram

View the exploded parts diagram to find the part you are looking for
  • You can reposition the diagram by dragging it
  • You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
  • You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
  • You can click on a hotspot in the parts diagram to locate the part in the table
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
                                                                                          #
                                                                                          Part number
                                                                                          Description
                                                                                          Price
                                                                                          # 000

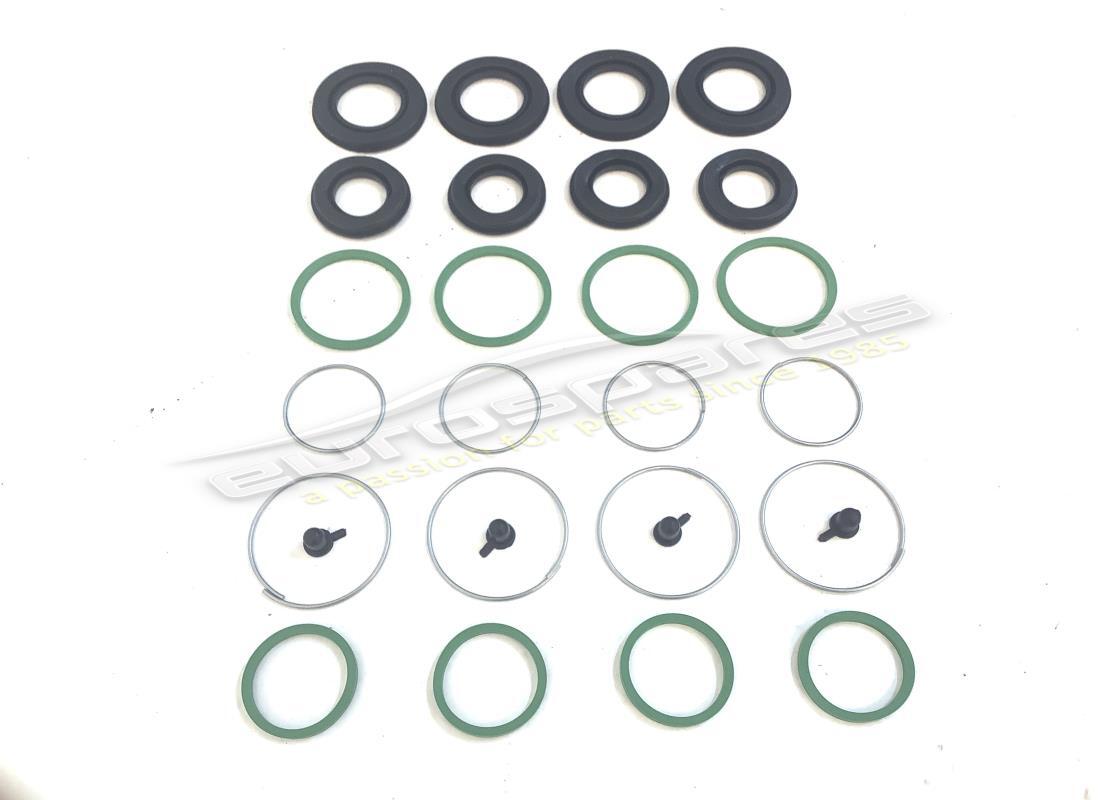

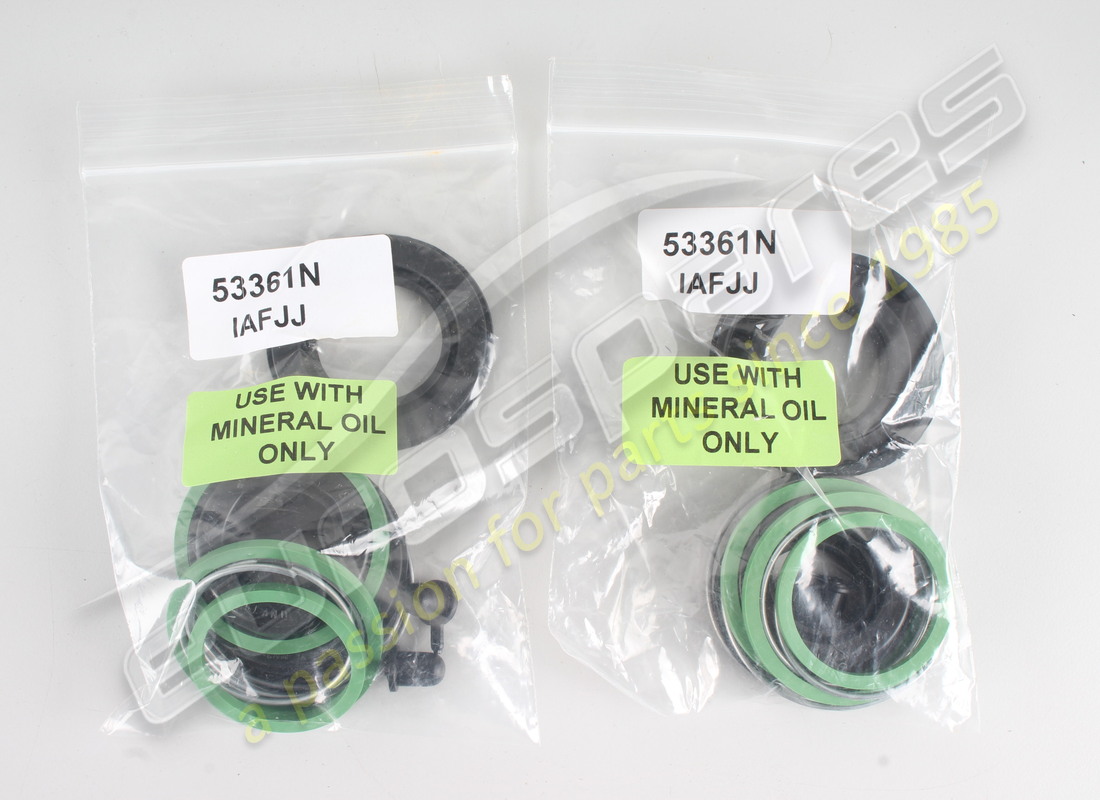

                                                                                          MPN: FA71098
                                                                                          FRONT CALIPERS REPAIR KIT
                                                                                          (Mineral Oil only) - Axle Set
                                                                                          # 001
                                                                                          MPN: 117 FA 71070
                                                                                          LAMIERA DI PROTEZIONE DESTRA DISCO FRENI ANTERIORI
                                                                                          # 001
                                                                                          MPN: 117 FA 71071
                                                                                          LAMIERA DI PROTEZIONE SINISTRA DISCO FRENI ANTERIORI
                                                                                          # 005

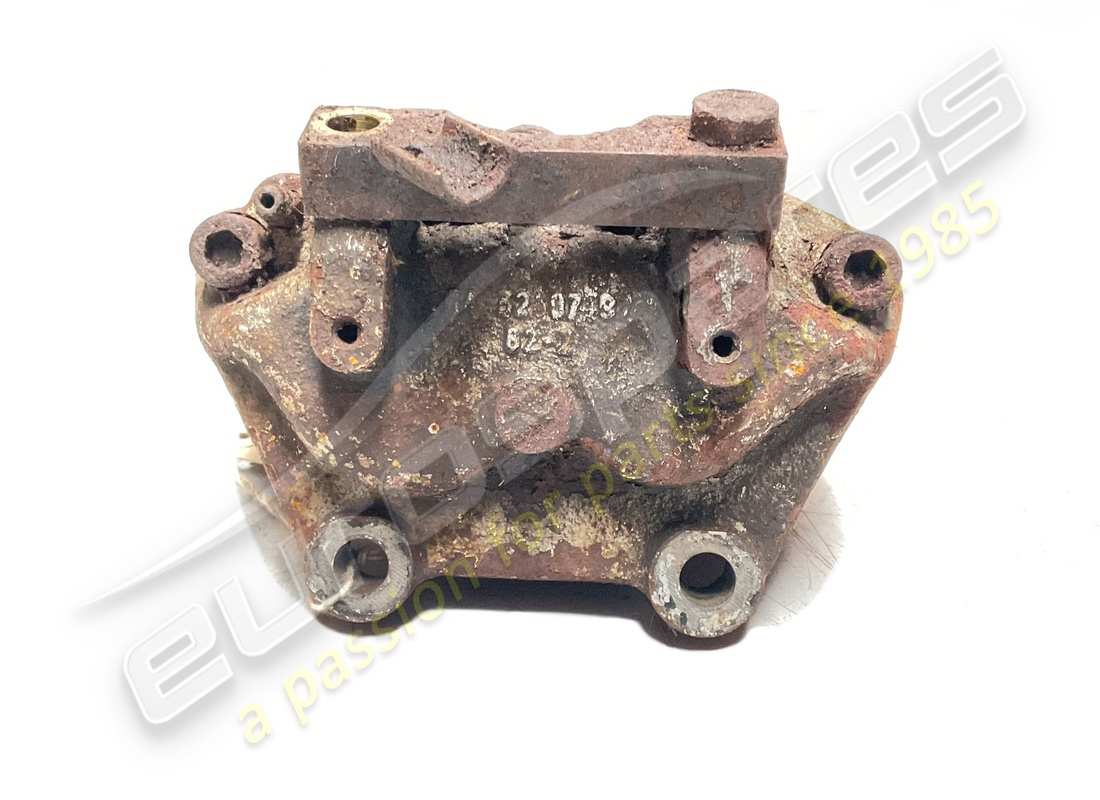

                                                                                          MPN: 117 FA 710166
                                                                                          CALIPER ANTERIORE DESTRO
                                                                                          from £414.75
                                                                                          from £414.75
                                                                                          # 005
                                                                                          MPN: 117 FA 71067
                                                                                          CALIPER ANTERIORE SINISTRO
                                                                                          from £414.75
                                                                                          from £414.75
                                                                                          # 006
                                                                                          MPN: RNT47085
                                                                                          WASHER
                                                                                          from £3.42
                                                                                          from £3.42
                                                                                          # 009
                                                                                          MPN: 117 FA 75714
                                                                                          TAPPO SFIATO ARIA CALIPER ANTERIORI
                                                                                          # 010
                                                                                          MPN: 117 FA 78066
                                                                                          SPESSORE CON FERMO PER TUBO MANDATA OLIO AL CALIPER ANTERIORE DESTRO
                                                                                          # 010
                                                                                          MPN: 117 FA 78067
                                                                                          SPESSORE CON FERMO PER TUBO MANDATA OLIO AL CALIPER ANTERIORE SINISTRO
                                                                                          # 011
                                                                                          MPN: GN 77875
                                                                                          GASKET OR SEAL
                                                                                          # 012
                                                                                          MPN: VRN 77877
                                                                                          SCREW
                                                                                          # 013
                                                                                          MPN: VRN 77786
                                                                                          SCREW
                                                                                          # 014
                                                                                          MPN: 117 FA 75704
                                                                                          Pistone Ø 43 per caliper anteriori
                                                                                          # 015
                                                                                          MPN: 117 FA 75710
                                                                                          Pistone Ø 34 per caliper anteriori
                                                                                          # 016
                                                                                          MPN: GOM 75715
                                                                                          GOMMINO ,DI TENUTA SUL PISTONE Ø 43 CALIPER ANTERIORI
                                                                                          # 017
                                                                                          MPN: 117 FA 75705
                                                                                          Gommino parapolvere per pistone Ø 43 caliper anteriori
                                                                                          # 018
                                                                                          MPN: 117 FA 75706
                                                                                          SEALING RING
                                                                                          # 019
                                                                                          MPN: GOM 75716
                                                                                          Gommino di tenuta per pistone Ø 34 caliper anteriori
                                                                                          # 020
                                                                                          MPN: 117 FA 75711
                                                                                          GOMMINO PARAPOLVERE PER PIANTONE Ø 34 CALIPER ANTERIORI
                                                                                          # 021
                                                                                          MPN: 117 FA 75712
                                                                                          SEALING RING
                                                                                          # 022
                                                                                          MPN: 117 FA 77336
                                                                                          TASSELLO FRENANTE ANTERIORE SENZA FILO SPIA
                                                                                          # 022

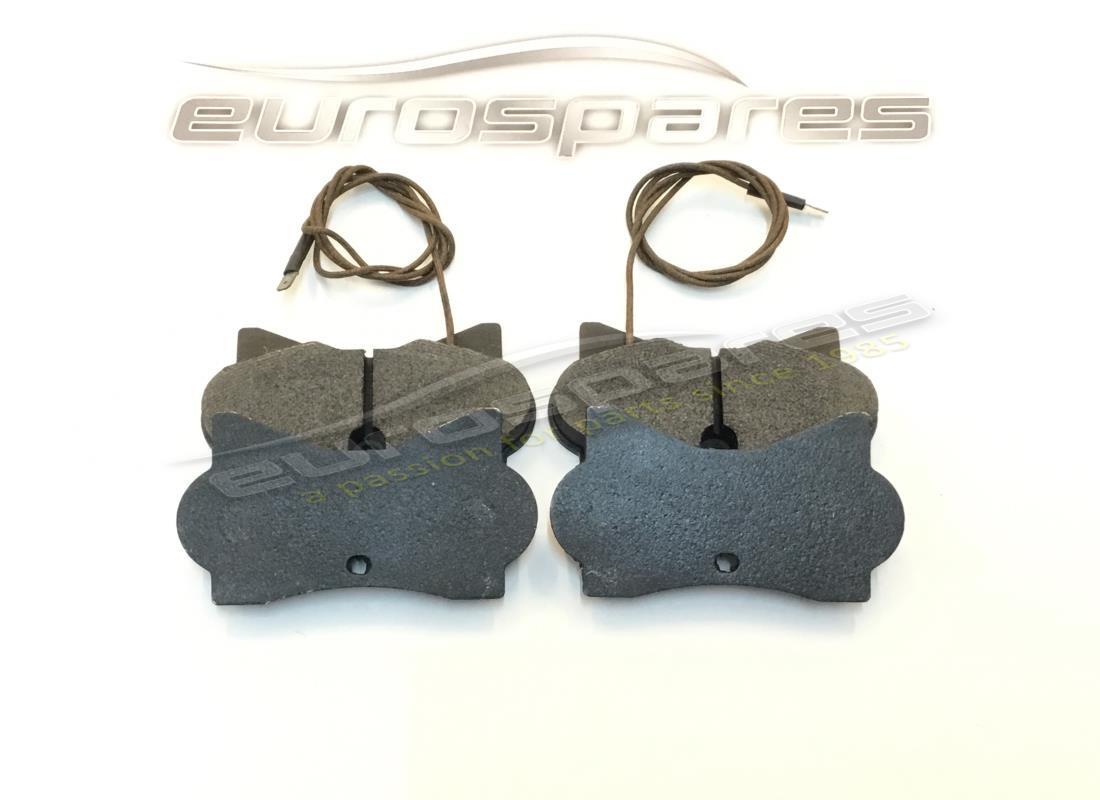

                                                                                          MPN: 117 FA 77337
                                                                                          FRONT BRAKE PADS SET
                                                                                          from £204.75
                                                                                          from £204.75
                                                                                          # 023
                                                                                          MPN: 117 FA 75713
                                                                                          LAMIERINO PER TENUTA TASSELLI CALIPER ANTERIORI
                                                                                          # 024
                                                                                          MPN: CN 33039
                                                                                          COPIGLIA PER DADO FISSAGGIO MOZZO AL FUSO ANTERIORE
                                                                                          # 025
                                                                                          MPN: DCN 68394
                                                                                          NUT
                                                                                          # 025
                                                                                          MPN: DCNT 47105
                                                                                          NUT
                                                                                          # 026
                                                                                          MPN: RN 72751
                                                                                          WASHER
                                                                                          # 027
                                                                                          MPN: CSC 68375
                                                                                          CUSCINETTO Ø 20 X 52 X 15 X 2 SUL MOZZO ANTERIORE
                                                                                          # 028
                                                                                          MPN: 112 SA 76369
                                                                                          MOZZO PER RUOTA ANTERIORE SINISTRA CON COLONNETTE
                                                                                          # 029
                                                                                          MPN: 112 TP 70665
                                                                                          COLONNETTA FISSAGGIO RUOTA AI MOZZI ANTERIORI E POSTERIORI
                                                                                          # 030
                                                                                          MPN: BNT 64468
                                                                                          BOLT
                                                                                          # 032
                                                                                          MPN: 117 SA 67996
                                                                                          DISTANZIALE FRA CUSCINETTI MOZZO RUOTA ANTERIORE
                                                                                          # 033
                                                                                          MPN: CSC 49301
                                                                                          Cuscinetto sul mozzo anteriore Ø 30 X 62 X 16 X 1,5
                                                                                          # 034
                                                                                          MPN: GH 68711
                                                                                          GHIERA PER FISSAGGIO CUSCINETTO INTERNO RUOTA ANTERIORE SIN
                                                                                          # 034
                                                                                          MPN: GH 68712
                                                                                          GHIERA PER FISSAGGIO CUSCINETTO INTERNO RUOTA ANTER. DESTRA
                                                                                          # 035
                                                                                          MPN: GRN 77939
                                                                                          GRANO BLOCCAGGIO GHIERA SUL MOZZO ANTERIORE
                                                                                          # 036
                                                                                          MPN: 1117 SA 67997
                                                                                          DISTANZIALE SUL FUSO PER MOZZI RUOTE ANTERIORI
                                                                                          # 037
                                                                                          MPN: 122 FA 75999
                                                                                          CAMPANA PER DISCO FRENI ANTERIORI VENTILATI
                                                                                          # 038
                                                                                          MPN: 117 FA 70787
                                                                                          DISCO FRENI ANTERIORI VENTILATI
                                                                                          # 039
                                                                                          MPN: 116 FP 65884
                                                                                          FLANGIA TENUTA DISCO VENTILATO ALLA CAMPANA ANTERIORE
                                                                                          # 040
                                                                                          MPN: BNT/47370
                                                                                          BOLT
                                                                                          from £3.26
                                                                                          from £3.26
                                                                                          This part replaces part number 47370
                                                                                          # 041
                                                                                          MPN: RDL 42638
                                                                                          WASHER
                                                                                          from £2.52
                                                                                          from £2.52
                                                                                          # 042
                                                                                          MPN: 122 FA 76076
                                                                                          COMPLESSIVO MONTAGGIO DISCHI VENTILATI ANTERIORI
                                                                                          # 043
                                                                                          MPN: GN 67834
                                                                                          GASKET OR SEAL
                                                                                          # 2.8
                                                                                          MPN: 122 SA 76368
                                                                                          MEZZO PER RUOTA ANTERIORE DESTRA CON COLONNETTE
